1、工作原理
1.进线抗干扰及整流滤波电路
此电源的进线抗干扰电路为两级，它的特征是进线抗干扰电路处于保险丝FU801和桥式整流滤波电路的中间，由R800、C862、L801、C861、C863、L802、C864等元件组成，如图1所示。
电网中的共模干扰由互感滤波器L801、L802滤除，差模干扰则由C862、C860、C861、C863、C864、C824、C827与L801、L802组成的Π型低通滤波器滤除。R800并联在滤波电容C862两端，给C862提供一个放电回路。c860和C861串联后，中点接冷地，目的是使开关电源一级进线滤波器的高频地电位与整机冷地高频地电位相等，预防电视中的高频脉冲信号通过接地回路对电视机本身导致千扰。压敏电阻RP801为过压保护电阻，可有效防止市电过高导致开关电源损毁。整流滤波电路由全桥BD801、滤波电容C800、高频滤波电容C824、C827等组成。市电AC200V电压经整流滤波后，产生约300V的直流电压送人开关电源电路。C824、C827既能减小浪涌电流对整流-二极管的冲击，也可消除50Hz谐波的调制干扰。

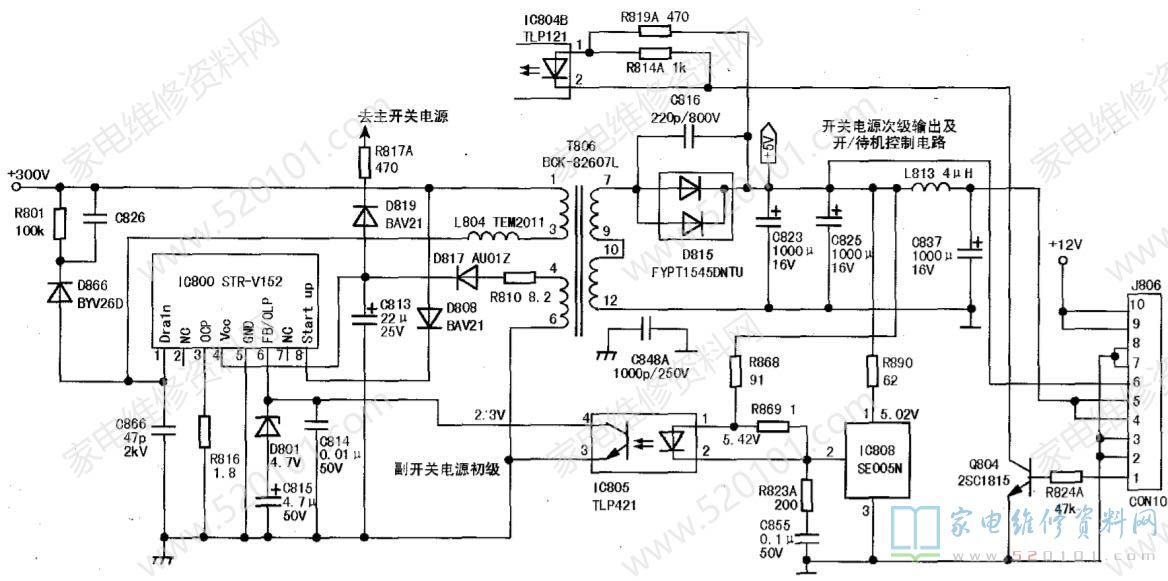

2.副开关稳压电源该电路由IC800、开关变压器T806、光电耦合器IC805、误差放大电路IC808、Q804及外围元件组成，如图2所示。
接通电源开关后，整流滤波电路输出的300V直流电压经D808输人到IC800的⑧脚，经内部限流电路处置后得到800uA左右的电流，给④脚外接的电容C813充电，当充电电压上升到17.5V时，STR-V152内部振荡电路启动工作，输出开关脉冲，经内部驱动电路放大，然后加到开关管栅极，使开关管工作于开关状况，T806初级绕组有感应电压产生，第二级绕组因为互感用途开始输出感应电压，副电源启动工作，此时④脚负载加重，④脚电压开始降低，若此脚电压降低到10V，其内部低压禁止电路启动，振荡器将停止工作。为防止电路停振，电路中设置了由R810、D817、C813等组成的辅助电源以保持其持续工作。电源启动后，T806的④-⑥绕组输出的感应电压，经R810限流D817整流、C813滤波后，输出22V电压供给IC800④脚，使该脚电压稳定为22V，以保证振荡电路继续工作。D817、C813 整流滤波后的辅助电压除供给IC800外，还经D819、R817A送给主电源电路。
副电源的稳压电路由误差放大电路IC808、光电耦合器IC805、电容C814、稳压管D801及IC800⑥脚内部电路组成。当副电源输出的+5V电压升高时，IC808①脚电压上升，②脚电压随之降低，加在光电耦合器内的发光二极管正偏压加强，发光强度增强，光电耦合器内的光敏三极管导通程度加深，则IC800⑥脚电压降低，开关管的导通时间缩短，开关电源输出电压降低到正常值。反之，IC800②脚电压上升，光电耦合器内的发光二极管发光强度减弱，光敏三极管导通程度变浅，IC800⑥脚电压上升，开关管导通时间延长，开关电源输出电压随之上升到正常值。副电源还设置有过流过压、过热过载等多种保护电路。过流保护电路是通过IC800内部过流保护电路及③脚外接的取样电阻R816来完成的。当开关管工作电流急剧增大时，取样电阻R816两端电压也大幅上升，当此电压上升到0.77V时，IC800内部的过流保护电路启动，开关管处于截止状况，电源因此而停止工作，以达成过流保护的目的。
过压保护是通过IC800④脚内部过压保护电路和相应的逻辑电路来达成的。假如因某种缘由使电源输出电压大幅上升时，T806④-⑥绕组.上感应的电压也会成比率增大，从而使④脚电压上升，当④脚电压超越31.2V时，过压保护电路启动，使振荡器停止振荡，从而达成过压保护。
过载保护是通过IC800⑥脚内部过载保护电路及相应的逻辑电路来完成的。若副电源出现过载，+5V输出电压会大幅降低，在IC808、IC805等电路的控制下，IC800⑥脚电压大幅.升。当此脚电压上升至7.2V时，过载保护电路起控，并触发锁存器启动，开关电源停止工作，达成过载保护。当IC800的铜基板温度超越135°C时，其过热保护电路起控，触发锁存器启动，开关电源停止工作，从而达到保护开关管和整个厚膜块的目的。
另外，副电源设置有准谐振电路，由C866和T806初级绕组构成。当开关管截止时，其源极和漏极间有较大的脉冲电压，此脉冲电压的后沿在降低到低电平之前，开关.管已进人微导通状况，从而大幅减少开关管的导通损耗。
3.主开关稳压电源

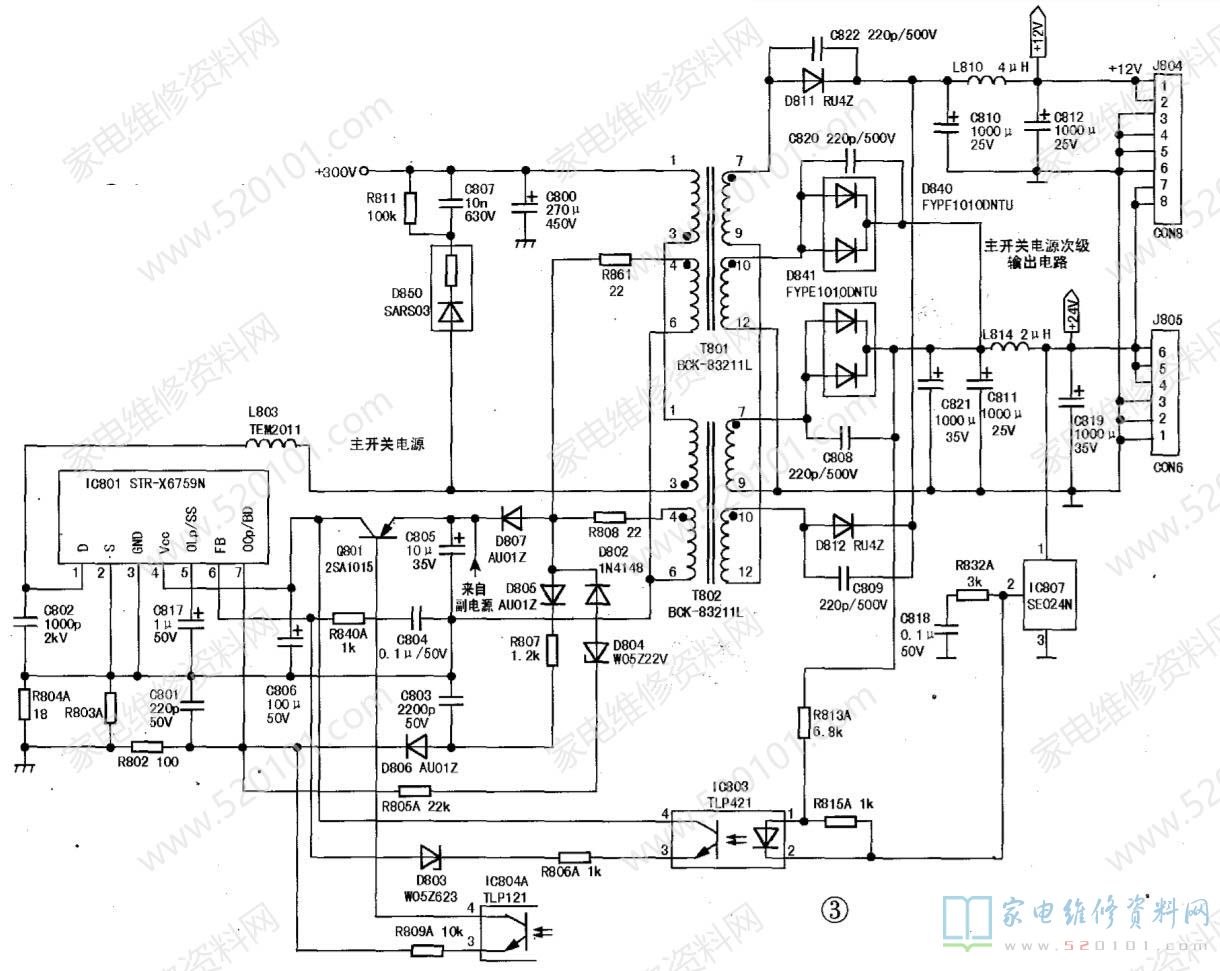

主开关电源是由厚膜块IC801、T801、T802、IC807、IC803、Q801等元件组成，如图3所示，由开/待机控制、主开关电源启动、稳压控制及主电源保护电路构成，主要为整机提供+12V、+24V直流电压。
二次开机后，主板MCU输出高电平，Q804饱和导通，光电耦合器IC804内的发光二极管发光增强，引起光敏三极管等效电阻变小，Q801导通，22V启动电压经Q801集电极送到IC801④脚。IC801④脚得到启动电压后，对C806充电，使IC801的④脚电压开始上升;当④脚电压上升到18.2V时，厚膜块IC801内部振荡电路开始工作并输出开关脉冲，开关管导通，主电源进入开机状况。
主开关电源的启动电路由D819、R817、C806组成，电源启动的快慢由R817、C806的大小来决定。电源启动后，IC801消耗的电流增加，④脚电压会非常快降低。若④脚电压降到9.7V时，厚膜块内的低压禁止电路启动，控制电路停止工作，电源回到启动前的状况。为保证主电源启动后持续工作，电路设置了辅助电源，由T801 T802④-⑥绕组及R808.D807 C805组成。开关管工作后，其漏极电流流过开关变压器T801和T802的①-③绕组，在①-③绕组上产生感应电压，因为互感用途，开关变压器T801和T802的④- ⑥绕组得到相应幅度的感应电压，此电压经D807整流， C805滤波后输出直流电压，供给IC801④脚为其二次供电，使④脚电压稳定为20V。
主开关电源的稳压电路由IC807 D803和光电耦合器IC803及IC801⑥脚内部电路构成。当某种缘由引起24V输出电压升高时，IC807①脚电压随即上升，通过IC807内部电路比较放大后使IC807②脚电压.降低，光电耦合器IC803中的发光二极管发光增强，引起光敏三极管输出电流增加，此电流进人IC801⑥脚后，在其内部电路的控制下，开关管导通时间缩短，输出电压回落到正常值。当开关电源输出电压降低时，IC807①脚电压随之降低，IC807的②脚电压上升，光电耦合器内的发光二极管发光减弱，光敏三极管导通减弱，注人IC801⑥脚的电流降低，引起开关管导通时间延长，开关电源输出电压上升到正常值，从而达到稳压的目的。
主电源的保护电路:主电源的保护电路包含过压保护过流保护、过载保护等。其中，过压保护电路由IC801④脚内部电路来完成。当某种缘由引起主电源输出电压异常升高时，T801、T802④-⑥绕组感应电压也会随之升高，并经电阻R861、R808限流，D807整流，C805滤波后，通过Q801加至IC801④脚，引起此脚电压升高，当升至27.7V时，IC801内部振荡器停止工作。
该电源使用负电压测试型过流保护电路，通过测试开关管漏极电流的峰值来判断是不是过流，主要由R802.R803A R804A.C801和IC801⑦脚内部电路组成。过流测试电路中的运算放大器反相输人端的电压由其内部分压电路决定。正常工作时，IC807⑦脚电压为0.74V。当某种缘由引起开关管漏极峰值电流异常增大时， R803A、R804A并联电路两端压降会渐渐增大，因C801两端电压不可以突变，R802两端电压势必也会随之增大，从而引起IC801⑦脚电压飞速降低，当IC801⑦脚电压降至0.95V时，内部过流测试电路起控并输出高电平，经内部锁存电路控制使开关管截止，以达到过流保护的目的。
过载保护电路由IC801⑤脚内部电路组成。当开关电源过载时，会致使24V输出端电压急剧降低，在稳压控制电路有哪些用途下，流过IC801⑥脚的电流减小，开关管峰值电流增大，导致过流保护电路动作。在IC801⑥脚无反馈信号输人的同时，假如过流保护仍在持续进行，就判断为电源过载，此时⑤脚输出电流对外接C817进行充电。当C817上的电压达到5V时，内部振荡电路关闭，达成过载保护。
2、常见问题检修
问题现象1:保险管熔断，开关电源无电压输出。剖析检修:这里所说的无电压输出，是指副开关电源、主开关电源均无电压输出。因为保险管熔断，应重点检查桥式整流电路、滤波电路是不是有元件击穿短路。假如整流、滤波电路元件均正常，则查副开关电源IC800①脚及主开关电源IC801①脚对地电阻，并检查IC800、IC801内部关管是不是击穿短路。若副开关电源IC800内部开关管击穿短路，需检查准谐振电容C866，尖峰吸收电路中的D866、R801、C826等元件，确定上述元件:无问题后，可更换IC800，不然会第三损毁IC800。若主开关电源IC801内部开关管击穿短路，也要先检查其尖峰吸收电路中的D850 R811、C807及准谐振电容c802，与延迟导通电路中的D805、R807、C803、D806，确认无问题后，才能换上新电源块，不然会第三烧坏。
问题现象2:保险管正常，而开关电源无电压输出。剖析检修:此类问题说明电源电路中无紧急短路现象，应第一检查滤波电容c800正端电压是不是为300V，假如无此电压，说明进线抗干扰滤波及桥式整流电路有开路问题，可使用测量电压电阻的办法逐 段检查。若300V电压正常，说明开关稳压电路有问题，此时应第一判断是副电源还是主电源有问题。因为IC801④脚的启动电压来自副电源，若副电源不工作，则主电源也不会工作。因此，只须300V电压正常，开关电源无输出，应判断是副电源有问题。
检查副电源时，应第一确认T806次级整流滤波电路是不是有击穿短路现象，主要检查D815、C823、C825、C837等元件。当T806次级短路时，因辅助电源无输出，所以IC800④脚得不到稳定的工作电压，此时④脚电压会在11V~16V之间波动。若T806次级整流滤波电路正常，应转向检查IC800，测量IC800⑧脚的启动电压是不是为300V左右，假如无此电压或此电压过低，可判断D808损毁，若IC800⑧脚的300V电压正常，则查IC800④脚是不是有22V左右电压，假如该脚电压异常，多是两种缘由导致的，一是IC800④脚电压在11V~16V之间波动，可断定辅助电路中的D817或R810损毁;另一种状况是IC800④脚电压低于17V，此类现象说明该脚有关电路有漏电问题，主要检查C813、D817，若这两个元件正常，则可断定IC800损毁。
问题现象3:5V电压输出正常，而无12V、24V电压输出。剖析检修:此现象说明副电源正常，同时说明产生300V电压的整流滤波电路也正常;无12V、24V电压输出，说明问题主要出在主开关电源电路中，此时可将插座J806⑥脚和①脚短接，强制主电源开机工作。检修时可先检查IC801①脚是不是有300V电压，若无此电压，应检查L803 T801及T802初级绕组是不是开路。若IC801①脚300V电压正常，则检查Q801发射极是不是有22V电压，假如无此电压，说明启动电路有开路问题，检查D819、R817及C805。若Q801发射极有22V电压，说明启动电路和辅助电源电路均正常，应查IC801⑤脚外接的软启动电容C817，假如不是该电容容量减小，则可代换IC801试之。
若上述检查均无问题，Q801集电极电压仍然较低或为0V，可采取短接开待机控制电路中的光耦IC804③、④脚来判断，短接后假如Q801集电极电压上升到20V左右，可断定开/待机控制电路有问题，重点检查R819、R814、R824、IC804、Q804等元件。
若短接IC804③④脚后，Q801集电极电压仍然较低或为OV，则需查C806、Q801、R809。假如测得IC801④脚电压波动，说明辅助电源电路异常，或者是12V、24V输出电路有击穿短路现象，重点检查D841、D812、D822、C810、C811、C821等元件。
问题现象4:副电源输出电压低于5V。剖析检修:此现象重要原因是副电源的稳压控制电路有问题，可先检查IC808②脚电压是不是为4.43V，若此电压过低就会导致副电源输出电压低，此时应检查IC808、C855 R868等元件。假如IC808②脚电压正常，则查IC800⑥脚电压是不是正常，假如偏低，可能是IC805、C814、C815、D801等元件有问题，若上述元件均无问题，可代换IC800试之。开机瞬间副电源有5V电压输出，但随后降低为0V，此类现象重要原因是副电源稳压控制电路有问题，或者是过流保护电路已启动。在开机瞬间，测量IC800③脚电压，如在开机瞬间大幅上升，说明电路已进人过流保护状况，检查电阻R816是不是正常，若无问题可更换IC800试之。若开机瞬间IC800③脚电压正常，则重点检查其稳压控制电路，查R890、R868是不是正常，不然更换IC805 IC806试之。
问题现象5:副电源输出5V电压正常，主电源12V、24V输出电压过低。
剖析检修:此种状况重点检查12V、24V整流滤波电路中的D840、D841、D812、D822、C810、C811、C812、C821等元件，如无问题则检查稳压控制电路中元件IC803、IC807 D803等元件是不是有漏电或性能变差现象。
问题现象6:屡烧主电源厚膜块STR-X6759N。剖析检修:主要检查尖峰脉冲吸收电路中的D850、R811、C807等元件是不是正常。另外，300V滤波电容c800容量变小，开关变压器T801 T802绕组轻微短路，准谐振电路和延迟导通电路中的c802、D805 D806、R811、C807等元件不好的也会致使该问题。
3、检修实例
例1:开机后，指示灯不亮，呈三无状况。剖析检修:此类状况多是开关稳压电源有问题所致。检查保险管fU801正常，但开关电源全无输出，测量滤波电容C800两端有300V电压，说明进线抗干扰滤波电路正常。测查开关电源电路，第一测量IC801④脚的启动电压，发现此脚无启动电压。因该脚电压是来自副电源，判断问题是由副开关电源有问题引起的，测得IC800④脚的工作电压在10V~15V之间波动，检查D815、C823、C825、C837等元件，发现C823已紧急漏电，换用-只1000uF/16V电解电容后，问题排除。
例2:通电后指示灯亮，不开机。剖析检修:测量5V电压正常。5V电压正常说明副电源正常，进一步说明300V电压整流滤波电路也正常。测得12V .24V电压无输出，判断问题出在主开关电源中。拿下电源板，将插件J806⑥脚和①脚短接后强制开机，单独对主电源进行检修，第一测得IC801①脚电压300V正常，Q801发射极有21V左右电压，④脚电压只有8V左右，将④脚与外部电路断开， Q801集电极电压升至20V左右，这说明主电源启动电路和辅助电源电路正常。检查IC801⑤脚外接的软启动电容C817未发现异常，怀疑IC801有问题，代换后问题排除。
例3:三无。剖析检修:在开机瞬间实测得电源输出的5V电压约为2.6V，故怀疑副电源的稳压控制电路有问题。第一测量稳压控制电路中的误差放大集成块IC808②脚电压，发现此脚电压为4.42V，正常。测量IC800⑥脚电压约为1.1V， 检查该脚外围电路有关元件，发现电容C815已漏电损毁，换用一只4.7uF/50V电解电容后，问题排除。
例4:三无。剖析检修:在开机瞬间测5V电压正常，但随后降为0V，说明副开关电源稳压控制电路有问题，或者是过流保护电路已启动。在开机瞬间测量IC800③脚电压约为0.8V，此现象说明过流保护电路已启动， 检查过流取样电阻R816的阻值，发现其阻值已变大。换上一只1.80电阻后，问题排除。
例5:不开机，指示灯亮。剖析检修:开机测量副电源输出电压为5V，正常。测量12V、24V电压均无输出，说明主开关电源有问题。检查12V、24V整流滤波电路中的D840、D841、D812、D822、C810、C811、C812、C821等元件均正常，再查其稳压控制电路中的IC803、IC807、D803也无问题，下面再查保护电路中的电阻R802、R803A R804A，发现电阻R804A阻值已增至10Ω，换上一只0.3Ω/2W的电阻后，问题排除。
